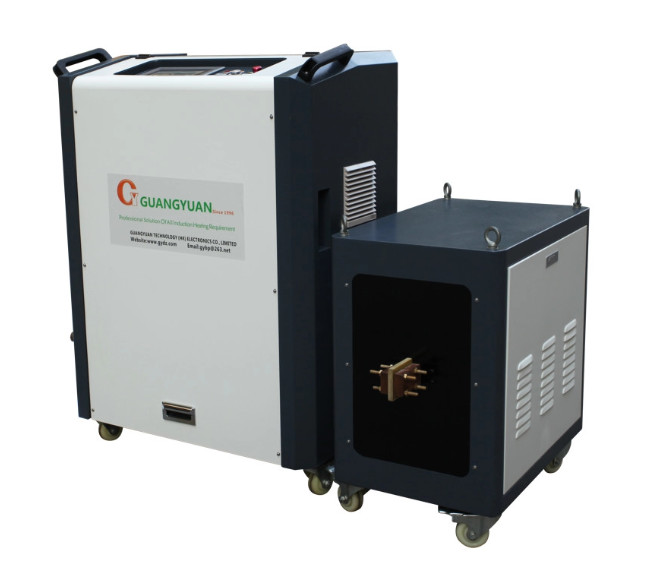

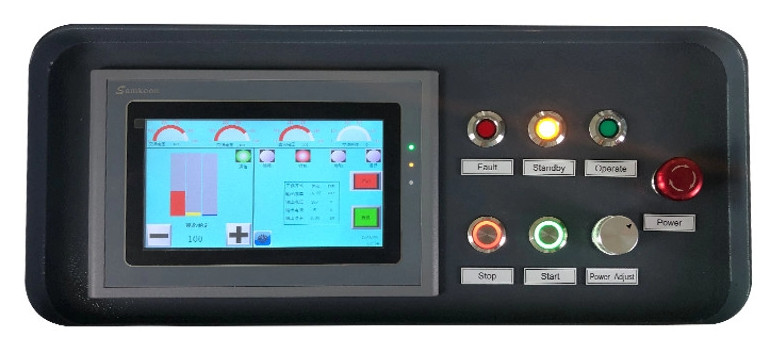

جهاز تسخين الحث عالي التردد 200 كيلو هرتز شاشة لمس رقمية IGBT

40KW معدات التسخين بالحث عالي التردد للتسخين المعدني

معدات تسخين الحث:

تتبنى هذه السلسلة من السخان الحثي عالي التردد دائرة طنين متسلسلة ، بعد الرنين من خلال خرج محول عالي التردد جهد منخفض ، مصدر طاقة عالي التردد عالي التردد.يظهر هيكل الرنين على النحو التالي:

تعتمد هذه السلسلة من هيكل معدات التسخين بالحث عالي التردد على أحدث جيل من تكنولوجيا التحكم في العاكس من GY ، على أساس استخدام أجهزة IGBT التقليدية ، بحيث لا يمكن للسخان التعريفي إخراج تردد يصل إلى 250 كيلو هرتز فقط ، ولكن أيضًا وظائف السخان الحثي عالي التردد أكثر استقرارًا وموثوقية عالية.إنه يجعل من الممكن استبدال الأنبوب المفرغ عالي التردد بسخانات الحث عالية التردد ذات الحالة الصلبة.

في هذه التقنية ، يمكن تعديل قوة وتردد السخان الحثي عالي التردد بشكل مستقل.يتم استخدام جهاز تبديل IGBT ومحث غير متبلور لتشكيل دائرة مروحية عالية التردد لضبط الطاقة.استخدام تقنية التتبع الأوتوماتيكي للتردد والرنين من سلسلة IGBT للحصول على عملية عاكس دقيقة للتحكم في المفتاح الناعم ، بحيث يتم تحسين الجهاز بشكل كبير في ظل موثوقية العمل عالية الطاقة بحيث تم تطوير المعدات في مجال الطاقة العالية ، معدل تحميل مؤقت للمعدات بنسبة 100٪ يمكن تحقيقه.

الميزات الرئيسية

• يمكن تسخين الأجزاء الدقيقة.يمكنها تسخين أسلاك الحديد ، الأسلاك الفولاذية ، الأشرطة الفولاذية ، الأعمدة المصغرة ، الأسلاك الفضية ، المجوهرات الذهبية والفضية الجميلة ، وأكثر من ذلك.
• يسخن السطح بسرعة.يكون تأثير الجلد أكثر وضوحًا ، والذي يمكنه تسخين سطح قطعة العمل بسرعة ، لذا فهو مناسب جدًا لتصلب السطح.
• تردد عالي.يمكن أن يصل أعلى تردد إلى أكثر من 300 كيلو هرتز ، وتكون كفاءة التسخين عالية.
• مرن.حجم صغير ، مزود بعجلات ، سهل الحركة.
• وظيفة الحماية الذاتية.مراقبة التيار ، والجهد ، ودرجة حرارة الماء ، وما إلى ذلك. عند حدوث عطل ، يمكن أن ينبه الجهاز تلقائيًا ويتوقف عن العمل.

متطلبات الطاقة:

تعتمد الطاقة المطلوبة لتسخين قطعة عملك على:

• كتلة قطعة عملك
• الخصائص المادية لقطعة عملك
• زيادة درجة الحرارة التي تحتاجها
• الوقت اللازم للتدفئة لتلبية احتياجات العملية الخاصة بك
• فعالية المجال بسبب تصميم الملف
• أي فقد للحرارة أثناء عملية التسخين

بعد أن نحدد الطاقة اللازمة لتسخين قطعة العمل الخاصة بك ، يمكننا تحديد معدات التسخين بالحث الصحيح مع مراعاة كفاءة اقتران الملف.

معلمات GYH-30AB:

مزايا تسخين الحث:

مكثف الرنين بالحث عالي التردد من GY متصل في سلسلة مع جانب المحول عالي التردد ، وبالتالي فإن المحولات عالية التردد لها جهد منخفض ، مما يقلل بشكل كبير من مشاكل العزل والاشتعال الناتجة عن الجهد العالي ، ويحسن إلى حد كبير موثوقية معدات.وفي الوقت نفسه ، فإن المحولات عالية التردد صغيرة الحجم وخفيفة الوزن ومنخفضة الخسارة.

يمكن ضبط طاقة التسخين ، ووقت التسخين ، وطاقة الحفاظ على الحرارة ، ووقت الحفاظ على الحرارة بشكل مستقل ، مما يمكنه التحكم بشكل فعال في منحنى التسخين ودرجة حرارة التسخين إلى حد معين.

في السخان الحثي عالي التردد المنفصل ، يتم فصل مصدر الطاقة عالي التردد (المضيف) عن محول التردد العالي (التمديد) ، ويبلغ طول الاتصال بين الرئيسي والتمديد مترين ؛

عند تطبيقه على البيئة السيئة في مكان العمل ، يمكن إغلاق الجسم الرئيسي للسخان التعريفي في مكان نظيف ، مما يقلل بشكل كبير من معدل صيانة الجسم الرئيسي ، ويزيد من موثوقية المعدات ؛

عندما يتم استخدامه في عمليات خط التجميع أو مجموعات كاملة من المعدات ، فإن الامتداد الصغير يشغل مساحة طاولة صغيرة ، يسهل نقلها.

تطبيقات آلة تسخين الحث:

أثناء إنتاج معالجة المعادن بالحرارة ، فإن سخاناتنا الحثية ذات التردد العالي لها مجالات تطبيقات واسعة.

• المعالجة الحرارية التعريفي لجميع أنواع التروس المختلفة والأعمدة والأجزاء الأخرى.
• مسامير الصلب الكربوني ومسامير الفولاذ المقاوم للصدأ لاصق التسخين التعريفي.
• تستخدم المدارس والمعاهد البحثية الصهر المغنطيسي.
• بعض الأنابيب النحاسية ، أنابيب التعريفي وظائف اللحام.

كيف يمكن الحفاظ على معدات تسخين الحث عالي التردد؟

• لمنع حدوث صدمة كهربائية ، تأكد من أن المواصفات الكهربائية للهيكل مؤرضة بشكل موثوق.
• يجب أن يتم تفكيك وتركيب المحرِّض بعد إيقاف إعادة التسخين.
• التنفيذ الصارم لمبدأ توصيل المياه أولاً ثم التشغيل ، يُحظر بشدة نقص المياه في عملية التشغيل ، ويجب أن تفي جودة وضغط مياه التبريد المستخدمة في المعدات والمحث بالمتطلبات الواردة في الجدول 2. لتجنب إعاقة التبريد الأنابيب ، إذا تم استخدام مضخة مياه لإمداد المياه ، فقم بتركيب مرشح مياه التبريد عند مدخل مضخة المياه.يجب ألا تزيد درجة الحرارة عن 45 درجة مئوية ، ويجب أن يكون تدفق المياه 10T / H (يوصى باستخدام الماء المخفف).
• يجب حماية معدات التسخين بالحث عالي التردد من أشعة الشمس والمطر والرطوبة والغبار.عندما يحتاج الجهاز إلى الإصلاح أو الصيانة ، يجب إصلاحه بعد انقطاع التيار الكهربائي.
• نظف الجهاز بهواء مضغوط أو مروحة كل أسبوع.يتم تنظيف لوحة الدائرة بفرشاة ثم تفجيرها لتنظيفها.
• يجب على المستخدمين العاديين استخدامه كل 4 أشهر مع منظف خاص (شركتنا متوفرة) لتنظيف الجهاز مرة واحدة.عندما تنبه الآلة بشكل متكرر درجة حرارة الماء ، أو مراقبة تدفق المياه عند المخرج بشكل كبير ، يجب تنظيفها على الفور.
• يجب أن يظل الحث نظيفًا لمنع حدوث ماس كهربائي بين المنعطفات.
• لا يمكن لمعدات التسخين بالحث ذات التردد العالي أن تستخدم مستشعر دورة واحدة.خلاف ذلك ، قد يتلف الجهاز بسبب مفاعلة حثي صغيرة جدًا.في حالات خاصة ، يرجى استشارة الشركة المصنعة.
• عند استبدال المحرِّض ، يجب صنفرة لوحة توصيل المحرِّض وسطح اتصال المحول برمل نظيف للحفاظ على الموصلية الجيدة.
