DSP التحكم الرقمي متوسط التردد التعريفي آلة تصلب تصلب
ما هو تسخين الحث:
التسخين التعريفي ، عملية طاقة مطبقة ، هي طريقة تسخين انتقائية غير ملامسة يمكن إجراؤها في الهواء على أرضية الورشة وكذلك تحت جو وقائي أو في فرن تفريغ.يتضمن التسخين التعريفي مادة موصلة للكهرباء مثل الفولاذ (قطعة العمل) ، ومصدر طاقة الحث ، ومجموعة ملف التعريفي (عادةً النحاس) ، والقدرة على الإخماد.
يتطلب التسخين التعريفي مصدر طاقة.يتم توصيل مجموعة الملف بمصدر الطاقة ، ويتم وضع قطعة العمل داخل الملف.يتدفق التيار من مصدر الطاقة عبر الملف ، مما يخلق خطوط قوة غير مرئية تنطلق من الملف.خطوط القوة هذهإستنتجالتيارات الدوامة في الشغل ، مما يؤدي إلى الحرارة.يمكن تسخين الأجزاء إلى نطاق واسع من درجات الحرارة قبل التبريد ، اعتمادًا على النتيجة المرجوة.
يستخدم التدفئة التعريفي بشكل خاص في صناعة السيارات ، وله العديد من الفوائد الرئيسية.أوقات المعالجة الطويلة ودرجات حرارة السطح المرتفعة غير مطلوبة ، حيث يتم توليد الحرارة داخل قطعة العمل نفسها ، ولا يتم نقلها عن طريق الإشعاع أو الحمل الحراري.يعد وقت المعالجة السريع للتدفئة التعريفي ميزة مهمة لمعالجات الحرارة التي تعمل بأجزاء كبيرة الحجم.

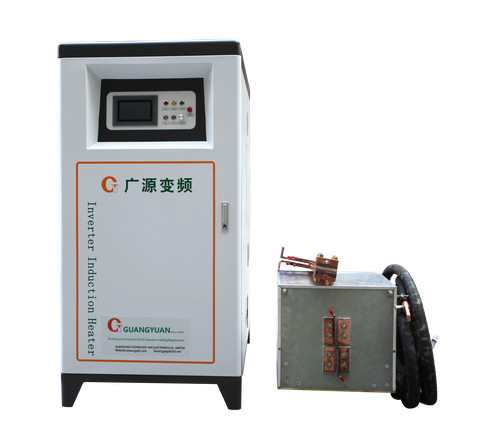

الأمطارات من500KW آلة التسخين التعريفي الصناعية ذات التردد المتوسط للتصلب:
| نموذج | GYMD-500KW |
| قوة العمل | 340 فولت - 430 فولت |
| ماكس الإدخال الحالي | 750 أ |
| ماكس انتاج الطاقة | 500 كيلو واط |
| تردد متقلب | 1-10 كيلو هرتز |
| معدل تدفق مياه التبريد | 0.15-0.3 ميجا باسكال 25 لتر / دقيقة |
| نقطة حماية درجة حرارة الماء | 40 ج |
| حجم المنتج | 1750x850x1800 ملم |
| الوزن الصافي | 620 كجم |
مقدمة الأجزاء الرئيسية:
مزايا آلة التسخين بتحريض التحكم الرقمي DSP:
1. حجم صغير وخفيف الوزن ، لا معدات الضغط العالي ، بصمة صغيرة وعملية متحركة ؛
2. استهلاك أقل للطاقة وتوفير مياه التبريد.
3. تسخين سريع و طبقة أكسيد أقل.
4. وفقًا لحجم الطاقة ، يتم تقسيم نطاق التردد إلى مجموعة متنوعة من النماذج ، ويمكن اختيار العملاء وفقًا لمتطلبات العملية ، من أجل الحصول على نسبة سعر أداء مرضية ؛
5. التثبيت بسيط ، العملية مريحة ، يحتاج المستخدم فقط لأخذ عشر دقائق لتعلم عملية التشغيل بأكملها ؛
6. تم إكمال وظائف الكشف عن الأخطاء والحماية: تراقب دائرة الكشف عن الأخطاء والحماية المثالية أخطاء نقص المياه ، والسخونة الزائدة ، والجهد الزائد ، والتيار الزائد ، وعدم وجود الأعطال في الوقت الفعلي ، وتستجيب بسرعة.يتم عرض أسباب الأعطال على الشاشة في الوقت الفعلي ومزامنتها مع ضوء المؤشر.بالإضافة إلى ذلك ، يمكن أيضًا إخراجها بواسطة منفذ الإخراج.إشارة الترحيل لعمل تنسيق النظام الخارجي.
7.نظام تتبع تردد الرنين الأوتوماتيكي: إنه يحل تمامًا أوجه القصور في تتبع تردد النظام التناظري ويضمن استقرار نظام الرنين IGBT ؛يمكنه الحفاظ على تيار الإخراج أو الطاقة دون تغيير حتى إذا تذبذبت شبكة الطاقة ، والتأكد من أن IGBT يعمل دائمًا عند صفر مفتاح التيار (ZCS) تحت أي ظروف عمل.في الولاية ، يكون IGBT في أفضل حالة عمل ، واستهلاك الطاقة هو الأصغر ، والآلة بأكملها هي الأكثر كفاءة ؛
8. واجهة الإنسان والآلة الودية: يمكن تحديد التفاعل بين الإنسان والحاسوب بعدة طرق ، أو مؤشر LED أو شاشة عرض الأنبوب الرقمي ، وشاشة العرض والتحكم باللمس ، وعرض شاشة النص ، ويمكن للعملاء الاختيار حسب الحاجة ؛من إعدادات الإدراك والتشغيل ، فإن لوحة الأزرار الميكانيكية التقليدية مغطاة بالكامل.جعل التشغيل والصيانة أسهل وأكثر سهولة وملاءمة ؛
9. واجهة عزل الأجهزة:إنه متوافق مع PLC الموجود في السوق ، وهو أمر مفيد للتحول الوظيفي للعملاء لأنظمة PLC الحالية وزيادة التوسع في أنظمة التشغيل الآلي.
10. واجهة الاتصال عن بعد:مع واجهة الاتصال RS-232 / RS-485 / CAN ، يمكنها تحقيق مراقبة ومراقبة شبكة متعددة الآلات.يعتمد RS485 الافتراضي بروتوكول الاتصال MODBVS المشترك ؛يمكن للواجهة 4-20MA أو 0-10V أن تدعم التحكم في الحلقة المغلقة مع نظام خارجي ، مثل نظام التحكم في الحلقة المغلقة بدرجة الحرارة.
11. بدء الطاقة الصفرية:خرج الجهد صفر لبدء التشغيل والاستعداد ، لا حاجة لدعم الحمل الخاطئ.
12. طريقة العمل:يمكنك اختيار تيار ثابت ، أو طاقة ثابتة ، كما يمكنك القيام بإخراج مصدر جهد ثابت.
13. الجهاز مزود بزر توقف طارئ أحمر اللون:عند حدوث حالة طوارئ ، يمكنك الضغط بسرعة على هذا الزر.
وقف عمل الجهاز واستخدامه لتحقيق تدابير الحماية.
14. تم وضع المكونات الداخلية للمعدات بشكل معقول ، ويتم وضع لوحة دائرة التحكم الرئيسية على جانب التيار الضعيف لتجنب تداخل الكهرباء القوية مع دائرة التحكم وتحسين دقة التحكم ؛
15 ، يجب أن يكون لمزود طاقة التسخين بالحث الكهرومغناطيسي وظيفة التحكم عن بعد ، واستخدام التحكم في الدائرة الرقمية ، ويمكن تعديل تعديل الطاقة من 0٪ إلى 100٪ باستخدام مستوى 0.1٪ أو 0. 01٪ مستوى استقرار الإخراج يمكن أن يصل إلى 0. 3٪ أو 0. 025٪ ؛في الوقت نفسه ، يمكن تكوين وحدة التحكم في درجة الحرارة الرقمية PID لتعيين درجة الحرارة المستهدفة مسبقًا ((طريقة قياس درجة الحرارة هي قياس درجة الحرارة بالأشعة تحت الحمراء أو قياس درجة الحرارة الحرارية) ، وإكمال ضبط الطاقة تلقائيًا أثناء التسخين ، والتحكم في درجة الحرارة. الدقة هي + 1 ℃.
سلسلة GuangYuan الجديدة من سلسلة DSP ، التردد المتوسط ، التردد الفائق ، التردد العالي والتردد العالي ، معدات التسخين بالحث ذات التردد العالي تعتمد هيكل DSP + FPGA مع تقنية تحكم رقمية عالية الكفاءة ودقيقة ، والتي يمكنها تتبع تردد الرنين تلقائيًا والتأكد من أن IGBT هو دائما في أي حالة.ZCS أو ZVS هي حالة التبديل الناعم ، مما يجعل حالة عمل IGBT مثالية ، واستهلاكها للطاقة أقل ، والجهاز بأكمله أكثر كفاءة.إنه يحل تمامًا أوجه القصور في الدائرة التناظرية ، ويضمن استقرار النظام بأكمله.الواجهة الخارجية والواجهة البسيطة بين الإنسان والآلة تجعل الاتصال بين المعدات وخط الإنتاج أكثر ملاءمة.
تطبيق لتكنولوجيا التسخين التعريفي:
أدى التطور القوي لصناعة السيارات إلى فرص تطوير غير مسبوقة لصناعة قطع غيار السيارات.تقنية التسخين بالحثيتم استخدامه أيضًا على نطاق واسع في مجال تصنيع السيارات.
فيما يتعلق بالصهر ، فإن الصب هو طريقة معالجة المعادن التي يسهل تشكيلها.يمكن استخدام طريقة الصب لعمل أجزاء مختلفة الأحجام والأشكال المعقدة في السيارات.يمكن القول أن أفضل استخدام يتم في تطوير صناعة السيارات.يمكن لجميع عمليات الصب تقريبًا أن تبذل قصارى جهدها في صناعة السيارات.
عمليات الصهر الرئيسية المستخدمة في إنتاج قطع غيار السيارات المسبك في الداخل والخارج هي عملية صهر القبة ، وعملية صهر الفرن الكهربائي بالحث بالتردد المتوسط ، وعملية الصهر المزدوج للفرن الكهربائي ذو التردد المتوسط.تكتسب أفران الصهر بالحث أيضًا في صناعة المسبك نظرًا لمزاياها التقنية.
فيما يتعلق بالتدفئة ، وفقًا للإحصاءات ، في الاتحاد السوفيتي السابق ، شكلت الأجزاء المعالجة حرارياً في صناعة السيارات 40٪ إلى 45٪ من الأجزاء المعالجة حرارياً.إن تطبيق وتطوير تقنية التسخين التعريفي أمر بديهي اليوم.
شاركت GY Induction في تصنيع آلة التسخين التعريفي لمدة 27 عامًا.في الوقت الحاضر ، يوجد حاليًا أكثر من 10000 آلة تسخين بالحث GY تعمل في جميع أنحاء العالم.تستخدم آلات التسخين بالحث GY على نطاق واسع في معالجة التسخين بالطرق الميكانيكية ، وتصنيع المعالجة الحرارية الصناعية ، وتصنيع أداة اللحام بالحث ، وغيرها من المجالات.استنادًا إلى مبادئ التحديثات التكنولوجية الحثية واحتياجات العملاء ، كان التسخين التعريفي GY يسعى دائمًا لإنتاج آلات تسخين بالحث الصناعي بخصائص GY Induction Heating الخاصة بها والتقنيات الأساسية المستقلة في صناعة التدفئة التعريفي.من خلال ترقية معدات التسخين بالحث من جيل إلى جيل ، بالإضافة إلى خبرتنا الغنية في التطبيقات الصناعية للتدفئة التعريفي ، فإننا نخدم العملاء النهائيين بآلات تسخين بالحث الصناعي عالية الجودة في جميع أنحاء العالم.مع الأخذ في الاعتبار مبدأ "الفوز مع العملاء" كأساس قيمنا ، فإن GY Induction Heating ، من خلال تصميمات البحث والتطوير الكاملة ، وحلول المشروع ، وفريق الإنتاج ، ودعم ما بعد البيع ، نتطلع إلى التعاون معك.
