ملف التسخين التعريفي: الأشياء التي تحتاج إلى معرفتها عنه
تدريجيًا ، حل التسخين التعريفي محل أنظمة التدفئة التقليدية في العديد من الصناعات.بعد كل شيء ، فإنه يوفر تدفئة خالية من التلوث ، محلية ، متسقة ، ودقيقة.
ومع ذلك ، لا يعرف معظم الناس أن تصميم ملف التعريفي يؤثر على كفاءة التسخين.
كعنصر لا غنى عنه في نظام الحث ، يقوم ملف الحث الحراري بتحويل التيار المتردد إلى مجال كهرومغناطيسي ويعمل على قطعة العمل المراد تسخينها.عادة ما تكون مصنوعة من أنابيب نحاسية ، وفي حالات خاصة ، يمكن تصنيعها من ألواح نحاسية ، ثم يتم لحامها بأنابيب تبريد أو قضبان نحاسية وتشكيلها في الأجزاء الهيكلية المقابلة.
يجب أن يعتمد شكل الملف على شكل سطح التسخين للأجزاء.وفقًا لشكل قطعة العمل ، يتم تحديد الشكل الأساسي للملف التعريفي على أنه حلقة ، أو ملف لولبي ، أو مستطيل ، أو شكل منسوخ ، أو ملف فطيرة أو غير منتظم ، إلخ.

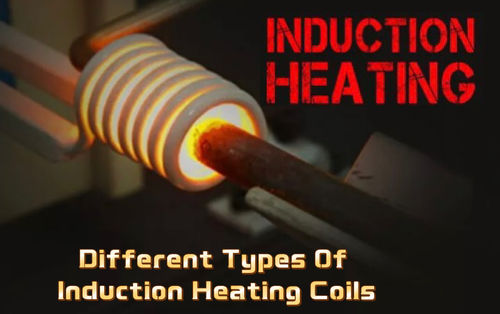

يستخدم الناس مجموعة واسعة من الملفات للتسخين التعريفي.هذه الملفات لها سلوكيات وتطبيقات تسخين مختلفة.دعونا نتعرف على بعض أنواع ملفات الحث الشائعة.
يُعرف الملف أحادي الدوران أيضًا باسم محث صلب.هذا الملف يسخن قطعة العمل بشريط ضيق.بصرف النظر عن هذا ، يمكن للملف مسح طول قطعة العمل.
الملف الداخلي معروف بتصميمه الفريد.يمكن للملف تسخين السطح الداخلي للثقوب.يضمن تصميم الملف تقليل المسافة الإجمالية من سطح الثقوب ، مما يساعد على وصول الحرارة المثلى إلى الثقوب.
الملف اللولبي أو الملف اللولبي متعدد الأدوار هو ملف تحريضي معروف يتميز بعدة لفات.هذه المنعطفات تعبر عن طول نمط التسخين.
الملفات الحلزونية متعددة المواضع مناسبة لعملية تسخين كاملة.يمكن أن يكون لهذا الملف أي عدد من المواضع.ومع ذلك ، ما يصل إلى ثماني وظائف عملية.
تستخدم هذه الملفات على طاولة دوارة.إنها تساعد المشغل على احتلال خطوة واحدة في عملية التجميع متعدد الخطوات.
يستخدم المشغلون هذا الملف عندما تحتاج قطعة العمل إلى التسخين من جانب واحد فقط.بشكل عام ، إنها مناسبة للمعادن ذات الأسطح المستوية.بالإضافة إلى ذلك ، يمكن لملف الفطيرة تسخين شريط ضيق ضيق من المركز.
يمكن أن يكون ملف دبوس الشعر ملفًا فرديًا أو متعدد الدورات.بشكل عام ، يساعدك على تسخين الأجزاء الطويلة والرقيقة.يستخدمه المشغلون أيضًا لتسخين الفولاذ أو الألومنيوم المتحرك.
الملف هو الجزء الأبرز منمعدات التدفئة التعريفي.يحدد تصميمها وجودتها مدى فعالية تسخين قطعة العمل.
الملف التعريفي عبارة عن أنابيب نحاسية على شكل ملف.اعتمادًا على عدد المنعطفات في الأنبوب النحاسي ، يُطلق على الملف اسم الملف اللولبي أو الملف اللولبي.
عندما يمر مصدر الطاقة عبر الملف ، فإنه ينتج مجالًا كهرومغناطيسيًا.يحدث ذلك بسبب تدفق التيار المتردد (التيار البديل).
ينتج هذا المجال الكهرومغناطيسي المتناوب تيارًا مستحثًا في قطعة الشغل.وهذا التيار يولد حرارة بسبب خسائر R التربيعية.
يعتمد مقدار التيار الذي يمر عبر قطعة العمل على شدة EMF للملف.يسمى نقل الطاقة هذا تأثير إيدي الحالي أو تأثير المحول.
